GQF-F80型桥梁伸缩缝添加时间:2021-12-16

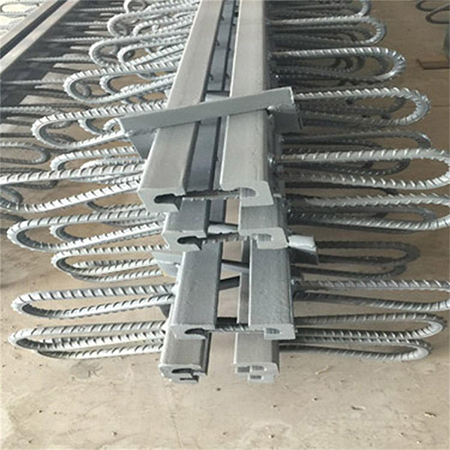

CQF桥梁伸缩缝1、GQF型公路桥梁预埋槽道特性:
GQF型公路桥梁预埋槽道选用总体热扎16Mn异型钢,摆脱了压挤异型钢平行度和结合规格不匀称的特性,建筑高度低,国内热扎总体成形异形不锈钢板材相对高度仅50mm,构造简易,安裝便捷,具备稳定性、舒适度和耐用性。既便捷旧预埋槽道拆换,又能够新桥时采用。
桥头搭板层薄厚≥80mm伸缩式量≤80mm2、GQF-MZL型公路桥梁预埋槽道特性:
MZL型预埋槽道构造的特征是:由边梁、中梁、承重梁、偏移自动控制系统、密封性橡胶带等部件构成的系列产品预埋槽道。该伸缩装置的载重构造和偏移自动控制系统分离,二者承受力时互相不影响,分工明确,那样即便承受力时安全性,又能使偏移匀称,使中梁在一个偏移操纵箱里均支撑在同一根竖直承重梁上的常用做法,那样对大偏移量预埋槽道有益,降低了承重梁总数,使偏移控制柜容积减少到小范畴,节省了不锈钢板材。该机构还摆脱了斜向支撑式预埋槽道规定生产加工和拼装精密度非常高的严苛标准,不然四曲轴构造易发生自锁现象,危害伸缩式随意和不容易确保偏移匀称的弊端。该构造各相接处均选用既能旋转又能滚动构造。因此,对弯、坡、斜、宽公路桥梁适应力强各种各样简支梁桥应用规定。 a、安裝时,按具体温度明确其安裝总宽值。
b、变形缝安裝全过程,应用变形缝设备齐整排序,维持一定的坡度。保证伸缩接头的平面图与竣工的路面相平。
c、工程施工方式①清除槽孔,使之做到设计方案总宽和深层,消除与偏移箱埋进有影响的建筑钢筋,预埋坑的张口务必超过变形缝的安裝总宽。
②查验预埋槽道的各梁中间空隙能否合乎安裝温度规定,不然,运用水准液压千斤顶、工装夹具开展调节直到合乎制定规定,调节好后,马上装上专用夹具。
③依据变形缝核心部位设定吊装设备,将预埋槽道安入在槽孔内,并使预埋槽道的墙顶与路面设计标高同样。与此同时留意横纵坡也应与路面相符合。
④预埋槽道吊入预埋槽后,其轴线应与端部预埋空隙轴线对正,其直径与公路桥梁总宽对正。
⑤对预埋槽道平行线段开展调节,并使各侧梁的间隙匀称一致。
⑥再在预埋槽道壳体或钢筋锚固板处,仰焊Ф16以上的建筑钢筋开展相对高度精准定位,横焊Ф16建筑钢筋开展总宽精准定位。
⑦预埋槽道恰当到位钢筋锚固后,便可以将预埋槽道一侧的钢筋锚固建筑钢筋和预埋槽预留钢筋机械连接以确保预埋槽道线向固定不动并地面找平,电焊焊接时只需每过2~3个钢筋锚固筋电焊焊接一个就可以,随后再按以上流程电焊焊接另一侧的钢筋锚固筋。待两边做到固定不动后,就可将其他电焊焊接的钢筋锚固筋再开展电焊焊接,保证靠谱钢筋锚固。在电焊焊接钢筋锚固筋时要留意不要在边梁与立主梁随意工程施工焊,防止钢柱产生歪曲形变。
⑧预埋槽道假如按段安裝,接口处务必电焊焊接,焊接应由专业人士开展,每根梁焊上后,再按⑦流程开展钢筋锚固。⑨依据缝的尺寸和预埋槽孔制做模版,模板摆好后应挡住严紧,以防潮浆注入偏移箱里,变形缝上平面图加盖板,防止水泥砂浆掉入密封垫片带,在检验设备的恰当平面度和中心线部位,及其间隙是不是均符合规定后,即可灌进混泥土,并对混凝土充足振捣力度夯实,特别是在应留意偏移箱与预埋坑基准面不可以留有裂缝。待混泥土干固后退去模版和变形缝上的固定不动卡。
⑩在断缝处混泥土未达到80%的抗压强度前,变形缝不可以承担外界承载力功效。
顶端防潮为避免密封垫片带内的存水流入桥台,可在桥梁伸缩缝设备两边设定翘头,变形缝设备的翘头可依据不一样的地面设计方案不一样的款式(翘起来长短及视角),翘头一般放置防撞护栏內部。
